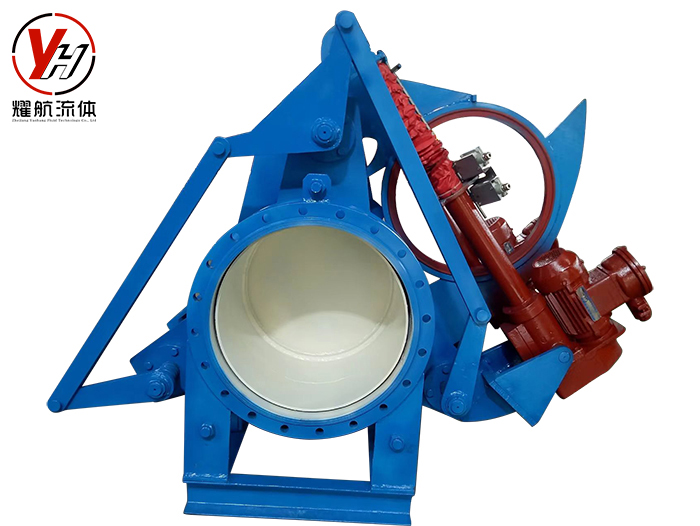

电液动盲板阀作为一种重要的流体控制设备，广泛应用于煤气、气体等介质的管道系统中，具有切断介质、实现绝对密封及远距离控制等功能。本使用说明旨在详细介绍电液动盲板阀的结构特点、工作原理、安装步骤、使用注意事项及维护保养等内容，帮助用户更好地理解和使用该产品。
一、结构特点
电液动盲板阀主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等部件组成，并由底座和支撑柱构成一个刚性的结构体。其结构特点如下：
1、夹紧与松开机构：阀门中设有夹紧、松开汽缸，通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作。这种设计确保了阀门在关闭时能够紧密密封，防止介质泄漏。
2、翻板机构：翻板汽缸驱动闸板完成开关动作，实现阀门的启闭。闸板采用扇形结构，启闭角度小于90°，操作灵活迅速。
3、耐高温密封圈：橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。这有效保证了阀门在高温环境下的密封性能。
4、多种驱动方式：电液动盲板阀可根据用户需求配置不同的驱动方式，包括气动、液动、电动等，并可实现计算机程序控制，提高了自动化程度。
二、工作原理
电液动盲板阀的工作原理基于夹紧、松开机构和翻板机构的协同工作。具体步骤如下：
1、关闭过程：首先，电动推杆Ⅱ（夹紧、松开推杆）动作，使密封副脱开，为闸板的关闭腾出空间。随后，电动推杆Ⅰ（翻板推杆）动作，驱动扇形闸板由开到关，直到完全关闭。最后，电动推杆Ⅱ再反方向动作，使密封副夹紧，完成关阀过程。
2、开启过程：开启过程与关闭过程相反。首先，电动推杆Ⅱ动作，使密封副松开。然后，电动推杆Ⅰ反向动作，驱动扇形闸板由关到开，直到完全打开。最后，确认闸板位置后，电动推杆Ⅱ再次动作，使密封副恢复到初始状态。
